精密さを要求されるエンジン作業には高品質な計測器が不可欠!

世界中のエンジンビルダー御用達のミツトヨ精密計測器も超特価!

すべての計測器に関しまして、注文間違い、破損、故障、など いかなる理由であっても 返品、交換はお受けできませんのでご了解ください。

計測器の作業に関しましてメーカーの商品に対するものと、
人的及び物的損害に関する一切の保障関係はありません。

勝手ではありますが上記注意事項及び商品の特殊性をご理解のうえご注文ください。


写真はQL140N−MH

プリセット式トルクレンチ QL10N-MH
品番10179

\13,800

差込み角6.35o(1/4インチ)  使用範囲4〜10N・m ( 1目盛り 0,1N・m ) 正転方向のみ。逆ネジには使用出来ません。

プリセットタイプと呼ばれるこのタイプのレンチは、あらかじめダイヤルで目標トルクをセット。規定トルクに達するとハンドルが「カチッ」と鳴って知らせてくれます。
ラチェット機能も搭載しています。

プライマリーカバーやハンドルスイッチボックス等の小さいネジもこれで完璧なトルク管理が可能。    全長195mm  東日社製

プリセット式トルクレンチ MTQL70N
品番10180

\15,800

差込み角9.5o(3/8インチ)  使用範囲 2〜10N・m ( 1目盛り 0,1N・m ) 正転方向のみ。逆ネジには使用出来ません。

プリセットタイプと呼ばれるこのタイプのレンチは、あらかじめダイヤルで目標トルクをセット。規定トルクに達するとハンドルが「カチッ」と鳴って知らせてくれます。
ラチェット機能も搭載しています。

最初に1本買おうと考えているならこれ。(エボ&ツインカム等のシリンダーヘッド組み込みに最適) ショベルのヘッドボルトに使用の場合は、チィトばかりキャパシティがたりないようですが、中古ヘッド&ボルトの場合は、別売りのトルクアダプターを使用してクリアーです。   全長285mm  東日社製

プリセット式トルクレンチ QL140N-MH
品番10181

\15,800

差込み角12.7o(1/2インチ)  使用範囲30〜140N・m ( 1目盛り 1N・m ) 正転方向のみ。逆ネジには使用出来ません。

プリセットタイプと呼ばれるこのタイプのレンチは、あらかじめダイヤルで目標トルクをセット。規定トルクに達するとハンドルが「カチッ」と鳴って知らせてくれます。
ラチェット機能も搭載しています。
全長400mm  東日社製

プリセット式トルクレンチ QL200N4-MH
品番10486

\16,800

差込み角12.7o(1/2インチ)  使用範囲40〜200N・m ( 1目盛り2N・m ) 正転方向のみ。逆ネジには使用出来ません。

プリセットタイプと呼ばれるこのタイプのレンチは、あらかじめダイヤルで目標トルクをセット。規定トルクに達するとハンドルが「カチッ」と鳴って知らせてくれます。
ラチェット機能も搭載しています。
全長490mm  東日社製

プリセット式トルクレンチ QL280N-MH
品番10487

\19,800

差込み角19o(3/4インチ)  使用範囲40〜280N・m ( 1目盛り 2N・m ) 正転方向のみ。逆ネジには使用出来ません。

プリセットタイプと呼ばれるこのタイプのレンチは、あらかじめダイヤルで目標トルクをセット。規定トルクに達するとハンドルが「カチッ」と鳴って知らせてくれます。
ラチェット機能も搭載しています。
全長695mm  東日社製

プリセット式トルクレンチ
品番10182

\29,800

差込み角9.5o(3/8インチ)   使用範囲 20〜100N・m
正転&逆転 両用 OK。 逆ネジにも使用出来ます。(クラッチハブボルト OK  ミッションスプロケナットは、不可)

プリセットタイプと呼ばれるこのタイプのレンチは、あらかじめダイヤルで目標トルクをセット。規定トルクに達するとハンドルが「カチッ」と鳴って知らせてくれます。
ラチェット機能も搭載しています。

ショベルのヘッドボルトや、逆ネジのクラッチハブボルト(ビックツイン)にもOK。       Made in USA

プレート式 トルクレンチ F46N
品番10183

\9,800

差込み角9.5o(3/8インチ)  使用範囲 5〜46N・m

プレートタイプのトルクレンチはトルクを手元の目盛で自分で確認しながら締め付け作業を行います。
ラチェット機能が無い分、 プリセット式に比べ安価といえます。

全長355mm  東日社製

プレート式 トルクレンチ F190N
品番10184

\11,800

差込み角12.7o(1/2インチ)  使用範囲 30〜190N.m

プレートタイプのトルクレンチはトルクを手元の目盛で自分で確認しながら締め付け作業を行います。
ラチェット機能が無い分、 プリセット式に比べ安価といえます。

全長490mm  東日社製

プレート式 トルクレンチ F280N
品番10185

\14,800

差込み角19o(3/4インチ)  使用範囲 50〜280N.m

プレートタイプのトルクレンチはトルクを手元の目盛で自分で確認しながら締め付け作業を行います。
ラチェット機能が無い分、プリセット式に比べ安価といえます。
逆転方向のにも使用できるので、クラッチハブやミッションスプロケットナットなどの逆ネジのトルク管理も可能です。

全長565mm  東日社製


マイクロメーター  0〜25mm ミツトヨ製
品番10376

\6,980
マイクロメーター 25〜50mm ミツトヨ製
品番10377

\10,980
マイクロメーター 50〜75mm ミツトヨ製
品番10378

\13,980
マイクロメーター 75〜100mm ミツトヨ製
品番10379

\15,980
マイクロメーター 100〜125mm ミツトヨ製
品番10380

\17,980
ダントツの高精度。  世界に誇る 日本のミツトヨ社の代表作!!     精度0.01o






写真は、旧タイプ

マイクロメータースタンド ミツトヨ製
品番10381

\7,980

シリンダーゲージ等と併用してボア計測をするときなども、マイクロメーターをしっかり固定しておくと作業がラクになり、計測ミスも防げます。

使用するマイクロメーターに合わせたスタンドが必要になります。 前後左右に首振りできます。 0〜100mm用

  10381使用例   マイクロメーターは別売り


ホールゲージ 7,5〜10mm  ミツトヨ製
品番10384

\2,680
ホールゲージ 10〜13mm  ミツトヨ製
品番10385

\2,680

小さな穴の中の内径を計測するためのゲージ

バルブガイドなどの穴の中でゲージを広げ、このゲージ自体をマイクロメーターで計測します。

マイクロメーター別売り


テレスコーピングゲージ 8〜12.7mm ミツトヨ製
品番10386

\3,280
テレスコーピングゲージ 12.7〜19mm ミツトヨ製
品番10387

\3,780
テレスコーピングゲージ 19〜32mm ミツトヨ製
品番10388

\4,280
コンロッドのブッシング、ロッカーアーム、タペットブロックなどトランスミッションギアなど、比較的小さな穴の中の内径を計測するためのゲージ
穴の中でゲージを広げ、このゲージ自体をマイクロメーターで計測します。
マイクロメーター別売り


シリンダーボアゲージ使用例
ダイヤルゲージ別売り
シリンダーボアゲージ 35〜60mm ミツトヨ製
品番10389

\19,800
シリンダーボアゲージ 50〜150mm ミツトヨ製
品番10391

\21,800

シリンダーやクランクケースベアリングレース、コンロッドのビッグエンド等の計測には、やはりボアゲージがベスト。

別売りのダイヤルゲージとマイクロメーターの組み合わせで色々と使い分けが出来ます。

35〜60mmは、タペットブロック・コンロッドブッシング等に、50〜150mmは、ノーマルエンジンやモンスターボアアップシリンダー用

計測作業には別売りのダイヤルゲージ、マイクロメーターが必要となります。






写真は 10394
ダイヤルゲージ ミリ 0〜25mm ミツトヨ製
品番10392

\4,980
マグネットスタンド
品番10393

\4,980

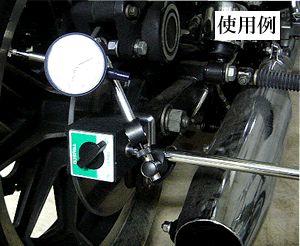

ダイヤルゲージ ミリ0〜25mm ミツトヨ製 +マグネットスタンドセット

品番10394

\9,780

ダイヤルゲージはシャフトの曲がり、ブレーキローターの歪みやホイールの ぶれをチェックしたり、クラッチハブの ゆがみ点検、また ボアゲージと組み合わせ使用したりなど、使用頻度の非常に高い計測器のひとつです。

スタンド付のセットはお買い得特価です。買わなきゃ損!!

ミリ仕様:精度 0.01mm

ヤゲン台
品番10403

\6,980


丸様(バルブステムやホイールアクスルシャフトの曲がりを調べるのに便利な品)

2個で¥6,980 日本製

 使用例    写真のダイヤルゲージ・マグネットスタンド 等は、別売りです。

標準ノギス 0〜150mm ミツトヨ製
品番10395

\5,880
標準ノギス 0〜200mm ミツトヨ製
品番10396

\8,680
標準ノギス 0〜300mm ミツトヨ製
品番10397

\16,800

精密計測器の基本中の基本  精度0.05mm

日本製



デジタル式ノギス 0〜150mm ミツトヨ製
品番10398

\13,800
デジタル式ノギス 0〜200mm ミツトヨ製
品番10399

\17,800

超精密デジタル表示ノギス    ゼロ設定機能付き


精度:0.01mm、許容誤差±0.02mm
 プラスチックケース入り

日本製



シックネスゲージ DX 2WAY
品番10401

\980

ナント!!一粒で二度おいしい。。インチ&ミリ両用計測表示のスグレモノ 様々なギャップ、クリアランス(すきま)が計測できます。

シクネスゲージを使って確実な作業を行いましょう。 重ねれば、最大計測 =、0.179インチ(4.546ミリ) までOK

0.002〜0.25インチ 及び 0.051〜0.635ミリまで ブレード数 15枚 幅12.7ミリ 長さ90.ミリ

Made in USA

2本セットで¥2980

タペットガイド アライメント(センター=中心出し) ツール 2本セット
品番10521

\2,980

一度外したタペットガイド(ブロック)は、必ずこのツールを使用して、タペットローラーとカムローブのアライメントをとりながら取り付ける作業を行います。
これを怠るとエンジンノイズの増大やカム及びタペットの異常磨耗引き起こす場合があります。

タペットブロックの4個ある取り付けボルト穴の対辺に、このツールセットすれば、残りの2個は正確に中心が出ます。

下記 タペットガイドボルトレンチセット 1/4&5/16 (2,980円 )を使用すれば、作業性か格段に良くなります!

ショベル ビックツイン 76年後期〜99年エボ ビックツイン (ツインカム オイルポンプにも使用可)

純正部品番号 HD−33443 に適合     タペットガイドボルトはコチラ>>

タペットガイド ボルトレンチセット
品番10460

\2,980

タペットガイドのボルトのシリンダー側は、スペースがせまいので通常の工具では非常に困難。
というか、ムリなのですが、このセットは超小型&30度の首振りになっている為、タペットガイドのボルトを間単に回すことができます。

高精度の極薄12角のソケットを使用していますので、ボルトへの食いつきが非常に良くなっています。

1/4のボックスソケットの他に5/16のボックスソケットも付属していますので、ヒートシールド や オイルホースバンドのボルトの作業にも、とても重宝します。

BT53年〜ツインカム車まで


↑このような狭い場所でも 、ボルトにアクセス可能です。

ベルトテンション ゲージ
品番10273

\3,980

メーカーの規定圧力でベルトを押し、ふれ幅を測ってベルトのテンションを正しく調整するための工具。

これを使って正しく調整しないと走行中にベルトが切れたり、外れたりしてとても危険です。

目盛がついていますので作業がしやすくなっています。

すべてのハーレー ベルトドライブ車の必須ツール!   純正部品番号 HD−35381 に適合

リアホイール アライメントツール
品番13140

\4.980

左右の、スイングアームピボットの中心から、リアホイールアクスルシャフトの中心を計測して、左右正確な距離を出せるツールです。

ベルトやチェーンの張りを完璧に調整したい人の必需品!  アジャスタブルピボット(可動式ポイント)付



フォーク油面調整ゲージ
品番10595

\2,980

フロントフォークのオイルを 左右正確な量を注入・抜き取りすることが出来る 便利ツール。

油面を、フォークトップより、何センチ下へ。。。。などの指定がある場合は、コイツがなければ不可能です。

アイデア次第で、狭い部分のゴミ取り 等にも使えます。

エアサス用 ゲージ付 ポンプ
品番10405

\6,980

フロント&リア用 エアサスペンションのポンプ。 ゲージ付きでホース部分が回転するため作業性が非常に良いです。

60psi (4.2kgf/cu)(411kpa) まで計測できます。 USA PROGRESSIVE社製

デジタル式 エアゲージ
品番10271

\1,980

kgf/cu=キログラム、kps=キロパスカル、psi=ピーエスアイ、BAR の4タイプをボタン操作で簡単に変更できます。

リーズナブルな価格にしては、高性能なニクイやつ!!  ぜひ車載しておきたい工具です。      Made in USA

タイヤの空気圧は気が付かないうちに下がってくるものです。また、一人乗り、二人乗り、及び高速走行、荷物の積載、(リジットフレームのメチャ少ない空気圧は危険なのでやめましょう。)等 乗車・目的状態によってマニュアル指定空気圧に変更しなければ、従来の性能が発揮できず、また危険でもあります。

空気圧は直接 燃費やタイヤの寿命に関わってくる重要な要素なので、上記 乗車・目的状態の変化がなくても、最低でも月に一回はチェックしましょう。


メスシリンダー 250cc フタ付
品番30038

\880
メスシリンダー 500cc フタ付
品番30039

\1,480

フォークオイル、エンジンオイル、 ブレーキフルード等を入れる際に正確な量を入れることが出来ます。

フタがついていますので、保管中にほこり等が入るのを防ぎます。





クリアープラグ スタンダード
品番10320

\980

エボ スポーツスター用

点火時期チェック時にこのクリアープラグをクランクケースのタイミングホールにねじ込んでタイミングライトを使用します。

色々と出回っているこの点検穴フタのなかで、 もっとも透明度の高い良品をチョイスしました。


通電テスター
品番10324

\680

電気の通電状態を調べるだけなら、マルチテスターよりも小回りが利く通電テスターのほうが便利なことも多いようです。

ポイント点火車両のお方は、ポイントの開閉検査に、タバコの箱のフィルムをはさむより、通電テスターがオススメ!

ペンシルの先端をポイントアームに接続、ワニ口クリップをアースして、 ポイントが開いた瞬間 ピカッ!です。




通電テスト用 リールコード
品番10357

\2,480

全長が3mもあるので、各部の断線や仮配線のチェックに最適です。

全長 約 3m 3色

配線キャップ付 ワニ口クリップ付

直径 約 15cmのリールに収納することが出来ます。


デジタルテスター
品番10323

\4,980

カード型の電圧、抵抗、ダイオードテスター

コンパクトなので車載も可能    デンゲン社製

チェーン チェッカー
品番10587

\

チェーンの寿命(伸び)を調べる便利なゲージ!

新品の長さの 1%以上伸びが出たら交換しましょう。

上下の張りの遊び計測ゲージ付。



定規 インチ・ミリ両用 30cm
品番10407

\880
定規 インチ・ミリ両用 15cm
品番10888

\680

ありそうで、なかなか手に入りずらい インチ&ミリサイズ両用タイプ

12インチ(30cm) と 6インチ(15cm)の2タイプをご用意。

聴診器
品番10284

\1,480

エンジンからの異音やタペット音も、良く聞こえるスグレモノ!!

他にも、ベアリング、ブッシング、回転部分の軸受け、排気もれ 等の異音も感知できる便利な商品。

価格の割には感度も良く、目からウロコの逸品!

油圧タペット(プッシュロッド)調整ゲージ
品番10461

\2,480

油圧タペットを適切な状態(位置)に調整する為のゲージ     パン&ショベルヘッド用

このゲージを使用すれば勘や経験に頼ることなく正確にタペットのクリアランスを調整できます。

日本語 取扱説明書付き




写真は、エボ用

油温計 ショベル 70年〜
品番20246

\3,980

華氏=華氏=°F 油温計     差し込みゴム部分最大直径 20246 約 33o

70〜84 ショベル ビックツン FL・FX系に適合(FLT・FXRも装着可)。一部のアイアンスポーツにも適合出来ますが、あまりにもごちゃまぜオイルタンク車が多いので、純正ビックツインオイルタンク用のみと理解してください。(アイアンスポーツは、純正4角タンクでレベルゲージ付きの70〜78年XLCHのみ装着可です。)

油温計 エボ 84年〜
品番20746

\3,980

華氏=華氏=°F 油温計     差し込みゴム部分最大直径 20746 約 33o

84〜99年 ソフティル、82〜94年 FXR、80〜92年 FLT系、79〜03年XLに適合。



油温計 ソフティル 00年〜
品番20747

\3,980

華氏=華氏=°F 油温計     差し込みゴム部分最大直径 20747 約 36o

00〜現在ツインカム ソフティルに適合。



ハーレーにオーバーヒートは大敵!! オーバーヒートを起こすとアイドリングの不安定やオイルの劣化及び太ももの不快感等だけでなく、のちのちに、オイルもれ (シリンダーベース、ロッカーベース、プッシュロッド等) が起こります。

モチロン 対策としては、渋滞をさけて、少しでもシリンダー付近に風をあてる (渋滞を避けて走ると言う事) オイルクーラーを取付ける (コレも当然走らなければ意味なし)等いくつかの方法がありますが、あくまでも目安が必要となります。そこで登場するのがコノ油温計。
市場で販売されているUSA品はほとんど アメリカ人向けの華氏=度=F° になっているので日本人には、チィト難解ですね。

当社スタッフのショベルやエボには、このアメリカ人向けの華氏油温計を使用。表示目盛り数より約30度引いて(ホントは32度) 約半分(ホントは9分の5)で使ってます。

実はコレ、耐久&信用性の高い日本製のメーター部ユニットを使用  オイルタンクのレベルゲージ付きフタと取り替えるだけのカンタン交換

上記 差し込みゴム部分最大直径を参考にすれば、他の車種や、カスタムタンクにも装着可能かもしれません。



メーターは、現在欠品中です。



上記取付アダプターは、

ショベル&エボ用



2穴アダプター


油圧計 エボ BT用 ( ホワイトパネル ) 取付けアダプターキット付き

品番20247

\

BT85〜99年



油圧計 エボ BT用 ( ブラックパネル ) 取付けアダプターキット付き
品番20248

\

BT85〜99年



油圧計 ショベル用 ( ホワイトパネル ) 取付けアダプターキット付き
品番20249

\

BT70〜84年



油圧計 ショベル用 ( ブラックパネル ) 取付けアダプターキット付き
品番20250

\

BT70〜84年



油圧計 ナックル〜パン用 ( ブラックパネル ) 取付けアダプターキット付き
品番20748

\

BT36〜69年



別売り オイル漏れ防止オーリング 11105
品番11105

\80
別売り 耐熱用 スレッド シーラント 6ml
品番30094

\880
別売り 耐熱用 スレッド シーラント 50ml
品番30095

\1,980
別売り ネジ用シールテープ
品番20714

\80
別売り ショベル&エボ用 取付けアダプターキット
品番21054

\1,980
別売り ナックル&パン用 取付けアダプターキット
品番21055

\1,980
別売り ナックル〜エボ用 オイルプレッシャー&油圧計取付用 2穴アダプター
品番29201

\3,980
油圧系統のチェックをメーターパネルのレッドランプだけでは、不安な方にオススメです。

ウラ技として、油圧計を常時チェックをしていると、オイルの粘度や、寿命等を知ることもできます。

取付けアダプターキットは、(取付けには、オイル漏れ防止のオーリング11105¥80(ナックル〜パン用を除く)を1個 と、 シールテープ¥80又は、スレッドシーラント¥880等が必要です。).ネジ込み量が、少ない為 スレッドシーラント塗布がオススメです。

ショベルやエボ用 は、タペットオイルスクリーンのふたを外して取り付けます。

ナックル〜パン用 は、オイルポンプのオイルプレッシャースイッチを外して取り付けます。(オイルプレッシャースイッチも取付したい場合は別売りの2穴アダプター¥3980が必要となります。)どちらも、漏れ止めのスレッドシーラントの塗布が必要です。

アンティークな白か、精悍な黒の 2色のパネルカラー。  針ぶれ防止オイル入り

取り付けには、別売りのタペットスクリーンプラグレンチ¥1,980があれば便利です。

車種変更や、障害物回避 等のため、取り付けアダプターキットのみも販売しております。

人気商品
4PC.ネジゲージ
品番10374

\1,980

コレさえあれば、ネジピッチはもとよりボルトの径まで一発で識別可能な超便利なアメリカインチ(ネジ角度60度)専用ピッチゲージ。

おまけで、1枚ミリサイズ用も付いてます。1枚の直径 約10センチ     ハーレー整備の必需品!!

ノギスをお持ちでない方はコチラがオススメ!!    ナットのサイズは計測できません。

「アメリカインチのゲージがどこにも売ってない」 と言う声に応えて輸入しました。

。。。。。チマタで売ってるハーレー用とか言ってるインチキ?イギリス W=ウイットインチはネジ角度55度の為 買わないように!!

ピッチゲージ
品番10375

\1,280

折りたたみ式ブレードのアメリカインチ(ネジ角度60度)専用ピッチゲージ。

ノギスをお持ちの方はコチラ!!  ある程度の大きさのナットサイズも計測できます。     ハーレー整備の必需品!!

「アメリカインチのゲージがどこにも売ってない」 と言う声に応えて輸入しました。     ピッチ精度はコチラの方が上です。

。。。。。チマタで売ってるハーレー用とか言ってるインチキ?イギリス W=ウイットインチはネジ角度55度の為 買わないように!!

カム & ピニオンギア ゲージピン (BT54〜89年)
品番10648

\3,280
カム & ピニオンギア ゲージピン (BT90年〜エボ)
品番10649

\3,280

カムのギアラッシュ&ピニオンギアの調整のときに、まずギアの径を測るときに使用

別途 マイクロメーター50mm-75mmが必要です。

(注意) 写真の中のマイクロメーター、マイクロメータースタンド、カム&ピニオンギアはそれぞれ別売りです。

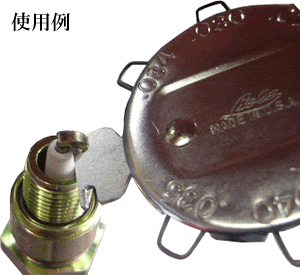

プラグ ギャップゲージ
品番10322

\680

強いスパークを出す為に、ギャップ( すきま )を計測・調整するゲージ。  もちろん インチ&ミリ 両方計測OK

コインタイプの安物と違い コイツは、確実な計測 や電極を傷つけること無く 微妙な調整ができるスグレモノ!! ハーレー乗りの必需品!!


電極を傷つけずに、ギャップ(すきま)の調整ができます。  Made in USA     精度の悪い粗悪品にご注意!!

スパークプラグはコチラ>>
